24 novembre 2009 2 24 /11 /novembre /2009 13:49
Bon alors, je me suis lancé dans la fabrication d'une sorte de travelling pour faire de jolis mouvements caméra.  L'idée étant de le motoriser (chariot et tête) pour éviter les réglages à la main, et pouvoir par exemple récupérer des coordonnées de déplacement en provenance d'un soft de 3d par exemple.

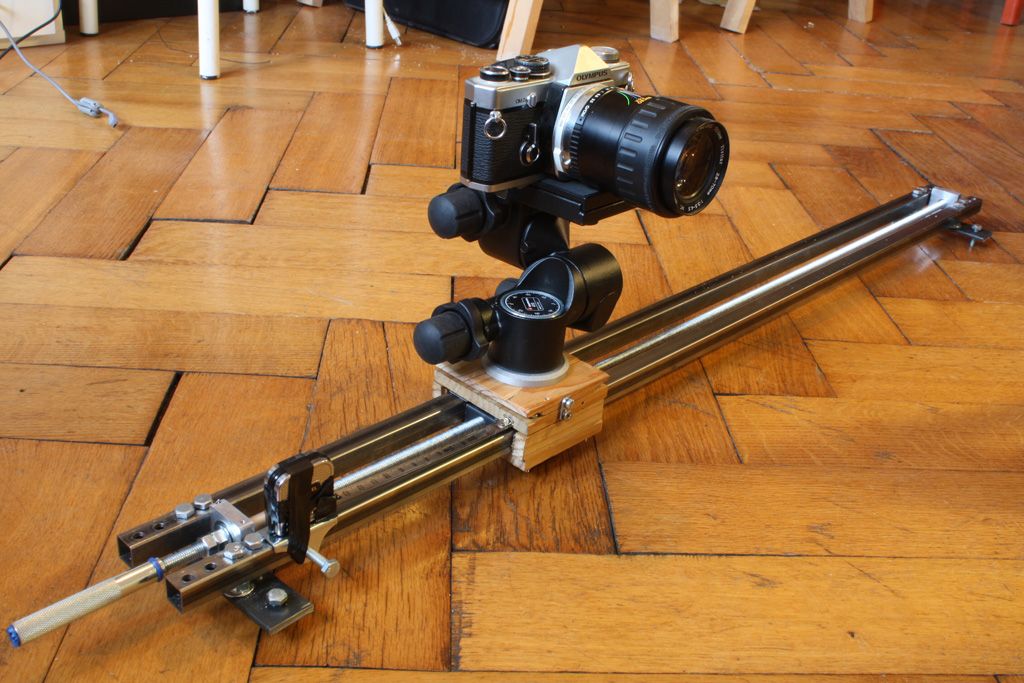

Bon, après pas mal de tatonnements et de prise de tête,  voici la version actuelle, qui n'est pas motorisée :

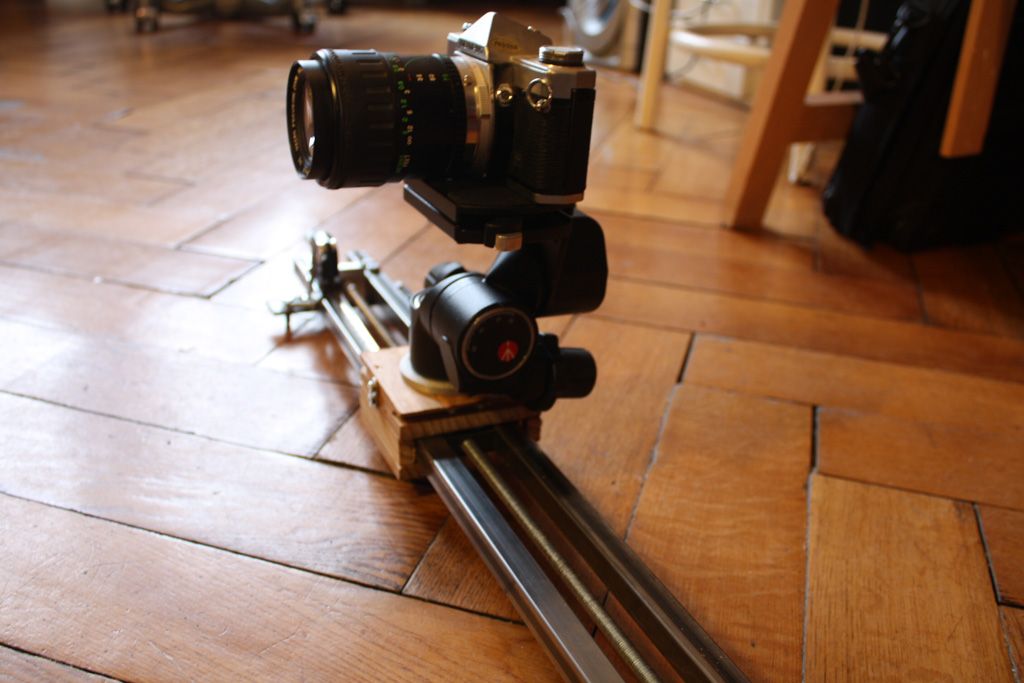

(l'appareil sur la tête est un vieil olympus OM2, j'utilise l'eos pour prendre la photo :)




On va dire que la partie mécanique du rail, et du chariot sont ok.
Pour le moment (et pour longtemps sans doute) la tête est une tête manfrotto micrométrique 410 junior head. Lorsque je passerai à la motorisation, je la remplacerai par un système a double berceau (rotate et tilt), mais je n'en suis pas encore là !

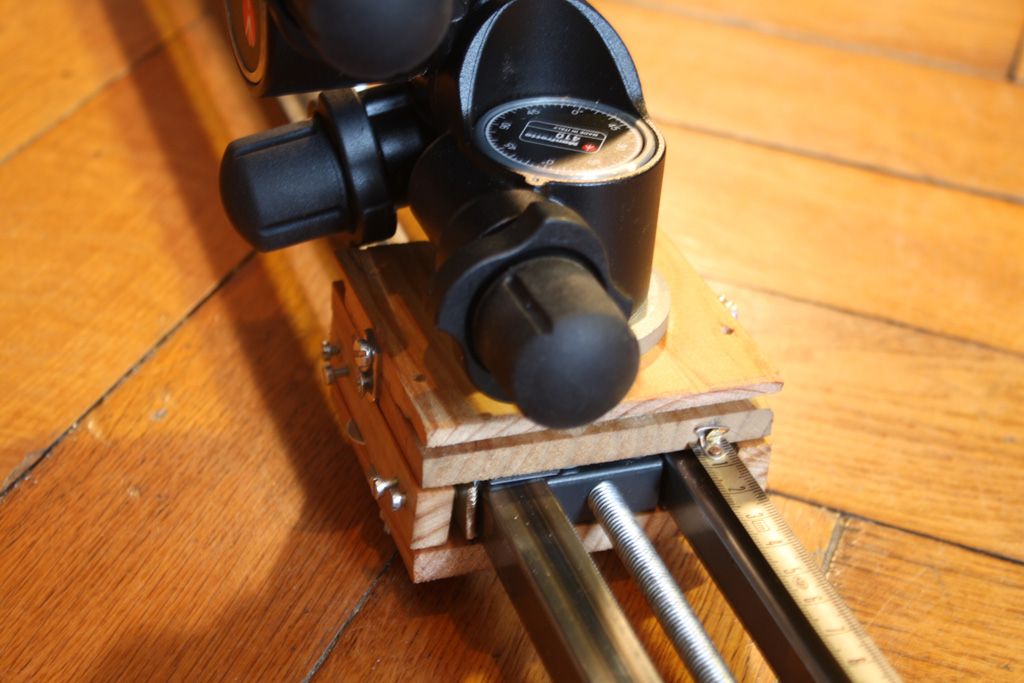

Le chariot et le système d'entrainement par tige filetée + la semelle en bois qui supporte la tête.



Le chariot est en bois, serré mais pas trop, et glisse sur des bandes en teflon de chez leroy merlin.

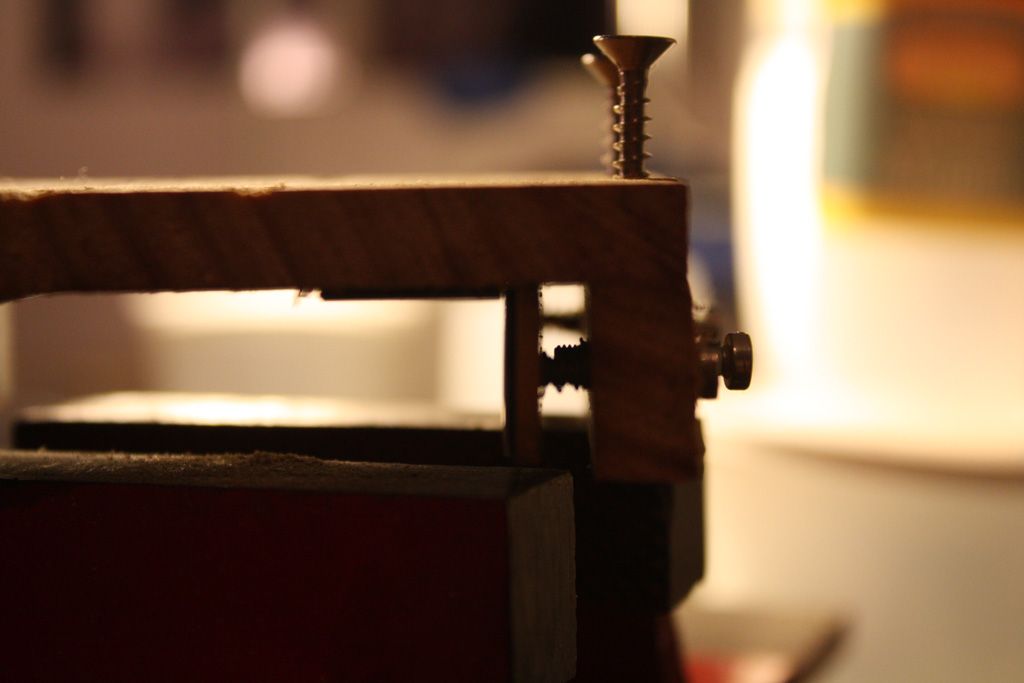

La complexité que j'ai rencontrée, c'est d'éviter le jeu, surtout latéral dans le glissement du chariot.. L'écartement des rails étant un tout petit peu flottant par manque de précision, j'ai du ajouter une petite plaque de cuivre (visible à gauche) maintenue au contact du rail par des petits ressorts :


Le chariot démonté : plaque supérieure + plaquette latérale avec les ressorts.



Ca marche très bien, à priori pas de jeu latéral, quand au vertical, lorsque le chariot est chargé, le poids assure la stabilité.

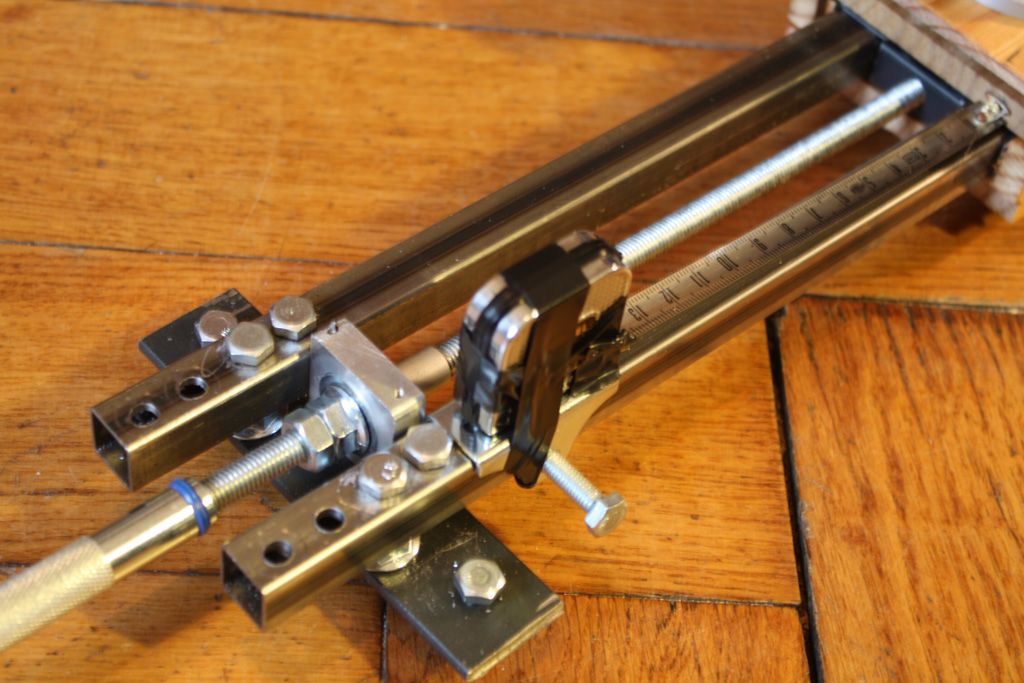

J'ai ajouté un mètre ruban pour avoir un repere de deplacement. En gros, 1.5 tour de vis = 1mm, amplement suffisant :)
Lors de la motorisation, l'entrainement se fera à cet endroit. Il y a besoin de très peu de force pour tourner la vis, donc  avec un petit moteur pas à pas entrainant une poulie, ça le fera !



Alleye, me reste plus que la tester !! suite bientôt, peut être :)
